Pod 안에 도커 컨테이너 간의 네트워킹

Pod 안에 있는 모든 컨테이너들은 localhost로 서로 통신할 수 있다.
그 원리는 도커 컨테이너가 시작될 때 만들어지는 veth0라는 가상 네트워크 인터페이스가 있는데 쿠버네티스가 PPod를 생성할 때 내부에 있는 컨테이너기리 veth0 가상 인터페이스를 서로 공유하기 해서 서로 같은 네트워크 상에 존재할 수 있도록 하기 때문이다.

따라서 아래 그림에서 보이는 Container-1과 Container-2는 하나의 Pod 안에서 veth0 가상 인터페이스를 공유하고 있고 동일한 IP 주소로 갖는다. 하지만 당연히 두 컨테이너는 서로 다른 포트를 사용해야 서로 통신 할 수 있게 된다.

이렇게 Pod 안에 컨테이너들은 격리된 상태에서 독립적인 일을 수행할 수 있으면서 서로 네트워크 통신이 가능하다는 장점을 갖게 되었다.

그렇다면 쿠버네티스는 어떻게 가상 네트워크 인터페이스를 공유할까?
그 답은 쿠버네티스가 Pod 마다 함께 포함 시키는 pause라는 특별한 컨테이너 때문이다.
pause 컨테이너는 다른 컨테이너들의 통신과 외부 통신을 위한 가상 네트워크 인터페이스만 제공하며, 쿠버네티스가 SIGTERM 신호를 보내기 전까지 아무것도 하지 않고 sleep 상태로 대기한다.


쿠버네티스 클러스터 내 Pods 간의 네트워킹

쿠버네티스 클러스터는 Master 노드와 Worker 노드로 구성된다. 클러스터에 소속된 실제 노드(서버)들은 보통 같은 사설(private) 네트워크에 속하기 때문에 서로 통신할 수 있다.
하지만 Pod에 할당된 IP는 이 사설 네트워크 대역에 포함되지 않는다.
Pod 안에 컨테이너들은 pause컨테이너가 만든 가상 인터페이스를 통해 호스트의 docker0 브리지 네트워크로 연결될 것이다.
그리고 해당 노드로 요청이 도착하면 가장 먼저 호스트의 eth0을 거친 후 docker0 브리지를 통해 veth0으로 전송된다. 그 다음에 veth0에 연결된 컨테이너의 eth0로 전달된다.

그런데 만약 위 그림에 있는 왼쪽 Worker 노드의 Pod에서 오른쪽 Worker 노드의 Pod로 요청을 보내려면 어떻게 해야할까?
라우터가 오른쪽 노드(10.100.0.3)에 172.17.0.2IP를 갖는 Pod가 있다는 사실을 알고 있다면 적절하게 패킷을 보낼 수 있을 것이다.
하지만 문제는 또 다른 노드에 있는 Pod도 172.17.0.2 IP를 가질 수 수 있다는 것이다. 그 이유는 Worker 노드마다 veth0 가상 인터페이스에 의한 Pod IP 주소가 같을 수 있기 때문이다.


오버레이 네트워크

이 문제를 해결하기 위해서 “오버레이 네트워크(overlay network)“라는 방식을 통해 Pod가 서로 통신할 수 있는 구성을 만들 수 있다.
“오버레이 네트워크”란 실제 노드 간의 네트워크 위에 별도 Flat한 네트워크를 구성하는 것을 의미한다.

쿠버네티스는 자체적으로 네트워크 구성 해주지 않기 때문에 클러스터를 구성할 때 CNI(Container Network Interface) 규약을 구현한 CNI 플러그인을 함께 설치해야 한다.
만약 kubeadm으로 쿠버네티스 클러스터를 구성하려고 하면 Master 노드를 초기화한 후 CNI 네트워크 플러그인이 설치되지 않으면, CoreDNS Pod가 시작되지 않고 PENDING되어 있는 것을 볼 수 있다.

CNI 플러그인 중 오버레이 네트워크를 제공하는 대표적인 플러그인은 Flannel이 있으며, Calico는 오버레이 네트워크는 물론이며, Pod 간의 통신과 다른 외부 네트워크 통신을 허용하는 네트워크 정책 관리 기능을 제공하기도 한다.


Flannel로 오버레이 네트워크 이해하기

오버레이 네트워크를 이해하기 위해 쿠버네티스 클러스터에 Flannel을 네트워크 플러그인으로 설치했다고 가정한다.
(이 클러스터는 Master 노드(k8s-test001) 1대와 Worker 노드(k8s-test002, k8s-test003) 2대로 구성되어 있다.)


먼저 샘플 Pod 2개를 생성할 것이다.

첫번째 샘플 Pod는 busybox를 베이스 이미지로 해서 단순히 Sleep 상태를 유지하는 컨테이너를 실행할 것이고, 두번째 샘플 Pod는 Python의 SimpleHTTPRequestHandler로 구현한 간단한 HTTP 서버 컨테이너다.

각 Pod는 오버레이 네트워크 상에서 IP를 할당 받고, 그 IP를 통해 서로 통신할 수 있게 된다.
따라서 busybox컨테이너가 실행되고 있는 Pod에서 Python HTTP서버가 있는 Pod로 GET 요청을 보내는 방식으로 테스트를 진행할 것이다.

아래 Pod 매니페스트(manifest)를 각각 busybox_pod.yamlpy_simple_httpd_pod.yaml로 저장하고, kubectl apply 명령어를 사용해서 Pod를 생성한다.

# busybox_pod.yaml
apiVersion: v1
kind: Pod
metadata:
  name: busybox
  labels:
    env: test
spec:
  containers:
  - name: busybox
    image: busybox
    imagePullPolicy: IfNotPresent
    command: ["sleep", "3600"]
  nodeSelector:
    nickname: tiger
# py_simple_httpd_pod.yaml
apiVersion: v1
kind: Pod
metadata:
  name: py-simple-httpd
  labels:
    env: test
spec:
  containers:
  - name: py-simple-httpd
    image: jonnung/python-simplehttpserver-it-works:latest
    imagePullPolicy: IfNotPresent
    ports:
    - containerPort: 8585
      name: http
      protocol: TCP
  nodeSelector:
    nickname: dragon
# 쿠버네티스 마스터 노드에서 Pod 생성하기

kubectl apply -f busybox_pod.yaml
kubectl apply -f py_simple_httpd_pod.yaml

생성된 Pod 전체 목록을 확인 해보면 busyboxPod는 10.244.1.6, Python 서버 Pod는 10.244.2.6IP를 할당 받았다.

IP 대역이 10.244.0.0/16인 이유는 쿠버네티스 클러스터를 초기화 할 때 --pod-network-cidr=10.244.0.0/16 옵션을 지정했기 때문이다. (Flannel 설치 가이드 권장 사항 중 하나)

root@k8s-master ▸ kubectl get pod -o wide
NAME            READY   STATUS    RESTARTS   AGE     IP           NODE
busybox         1/1     Running   0          4m48s   10.244.1.6   k8s-test002
py-simple-httpd 1/1     Running   0          3m16s   10.244.2.6   k8s-test003


잠시 Flannel을 살펴보자.
쿠버네티스 클러스터의 모든 노드에서 flanneld라는 프로세스가 kube-system 네임스페이스로 실행되고 있다.

root@k8s-master ▸ kubectl get po -n kube-system -o wide -l tier=node

NAME                          READY   STATUS    IP            NODE
kube-flannel-ds-amd64-xnm95   1/1     Running   10.187.2.31   k8s-test001
kube-flannel-ds-amd64-fm4pd   1/1     Running   10.187.2.32   k8s-test002
kube-flannel-ds-amd64-q5wh9   1/1     Running   10.187.2.33   k8s-test003

flanneld는 커널 라우팅 테이블에 몇가지 규칙을 추가한다.k8s-test002Worker 노드에 접속해 라우팅 규칙을 직접 확인해보자.

root@k8s-test002 ▸ ip route

default via 10.187.2.1 dev eth0
10.187.2.0/24 dev eth0  proto kernel  scope link  src 10.187.2.32
10.244.0.0/24 via 10.244.0.0 dev flannel.1 onlink
10.244.1.0/24 dev cni0  proto kernel  scope link  src 10.244.1.1
10.244.2.0/24 via 10.244.2.0 dev flannel.1 onlink
172.17.0.0/16 dev docker0  proto kernel  scope link  src 172.17.0.1 linkdown

중간에 있는 cni0브리지는 도커 네트워크에서 기본 제공하는 docker0와 동일한 역할을 한다. 따라서 Pod 안에 모든 컨테이너는 10.244.1.0/24 대역의 IP를 할당 받을 것이고, 무조건 cni0브리지를 통해서 통신할 수 있다.

brctl 명령어를 통해 브리지 네트워크를 확인 해보면, 2개의 veth0 가상 네트워크 인터페이스가 cni0 브리지에 바인딩된 것을 확인할 수 있다.

root@k8s-test002 ▸ brctl show

bridge name	bridge id		STP enabled	interfaces
cni0		8000.825f78b5bd20	no		veth246a4f62
							vethcf3c37c8

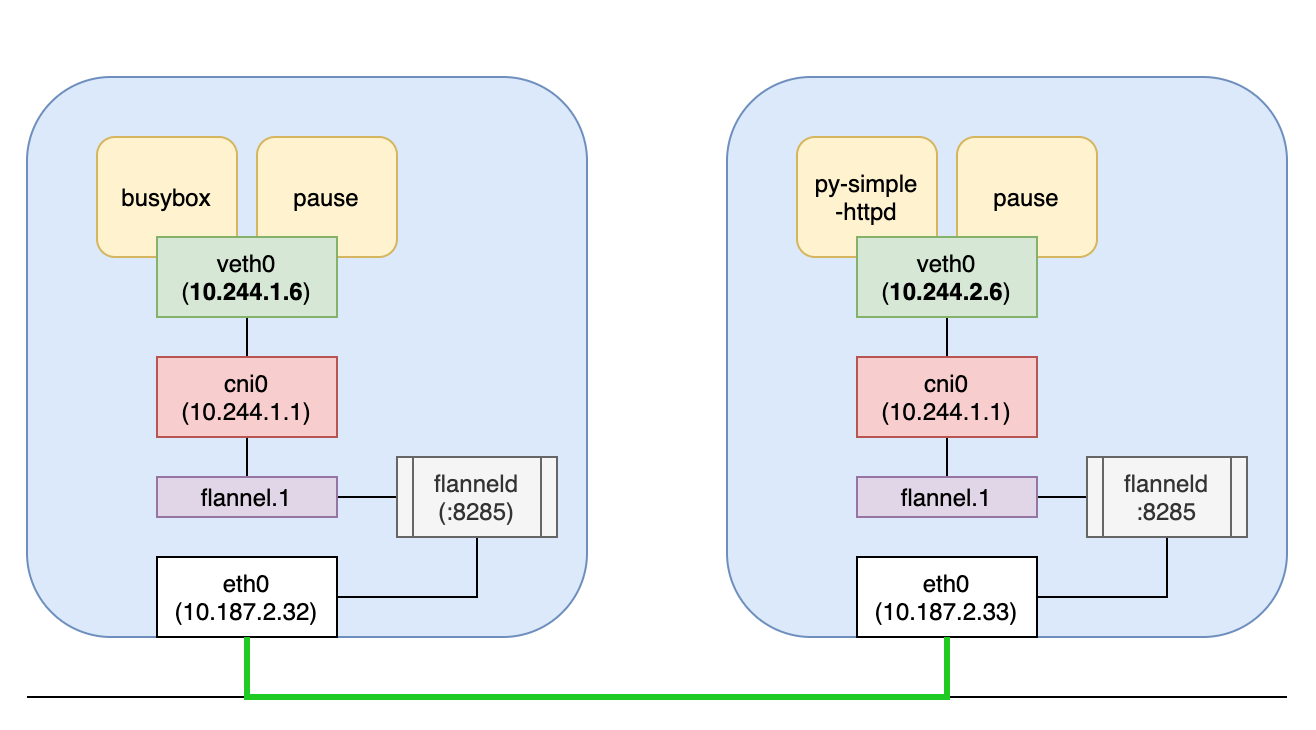

이제 진짜 busybox(10.244.1.6) Pod에서 Python 서버 Pod(10.244.2.6)로 요청을 보내보자!

root@k8s-test002 ▸ docker exec \
    -it {{busybox 컨테이너 ID}} \
    wget http://10.244.2.6:8585



이 패킷은 가장 먼저 cni0 브리지를 통해 나갈 것이고, 목적지 IP가 10.244.2.6이기 때문에 라우팅 규칙에 따라 flannel.1로 전달된다.
flannel.1flanneld에 의해 만들어진 TUN 디바이스? 인터페이스다. (이 부분은 아직 잘 모르는 내용이지만 느낌만 알고 넘어간다.)
그 다음에는 커널이 다시 이 패킷을 flannel.1을 만든 프로세스인 flanneld로 전달한다.

Flannel은 etcd에 서브넷과 호스트를 맵핑한 데이터를 저장하고 있기 때문에 etcd에서 목적지 IP를 검색한 뒤 실제 서버 IP를 알아낼 수 있다.
Flannel은 이 원본 IP 패킷을 UDP 패킷으로 감싼 후 목적지 노드로 전송한다. 이 통신을 위해 flanneld가 실행되고 있는 모든 노드마다 :8285포트를 개방해야 한다.

목적지 노드에 도착한 UDP 패킷을 flanneld가 열어서 원본 IP 패킷을 가져온 후 flannel.1를 통해 다시 커널로 전달되고, 원본 IP는 다시 라우팅 규칙에 따라 cni0브리지로 전달되어 해당 IP를 갖는 컨테이너로 도달할 수 있게 된다.
